Yol projesinde boy kesitte kırmızı kotu hesaplamak için o noktanın kilometresi daha önceki düşey kurp noktasının kilometresi ile toplanır. Böylece düşey kurp ile kırmızı kot hesabı yapılacak nokta arasındaki yatay mesafe bulunmuş olur
Yol projesinde kırmızı hattın eğimini bulmak için some noktaları arasındaki kot farkının (h) , düşey mesafeye (U) bölünmesi ile elde edilir.
Yol projesinde ova ve düz arazilerde yer altı sularının ve kar toplanmasının etkileri göz önünde tutularak kırmızı hat, yeteri kadar yüksekte tespit edilmelidir.
Yol projesinde kırmızı hat, bir seri doğru parçaları ile birbirine bağlanmış eğrilerden (düşey kurplardan) oluşmaktadır.
Yol projesinde aplikasyon planı çizimine geçmeden önce güzergâhın some noktalarının koordinatları tam olarak tespit edilmiş bir semt açısına göre hesaplanır
Yol projesinde arazide aplikasyonu yapılmış olan güzergâhın plan üzerindeki durumunu görmek ve gerekli düzeltmeleri yapmak amacıyla kroki çizilir.
Yol projesinde en kesit çizimine eksenden başlanır. Sağa ve sola mesafeler ölçekli alınıp düşeyde de kotlar tespit edildikten sonra kesiştirilir. Bu noktalar birleştirilerek en kesite ait siyah hat çizilmiş olur.
Yol projesinde en kesitler, alan ve hacim hesaplarında kullanıldıkları için yatay ve düşey ölçekler aynı olarak ve genellikle 1/1000 veya 1/2000 olarak alınır.
Yol projesinde kırmızı kot projelendirilirken dikkat edilecek faktörler, kırmızı kot eğiminin % 7‟yi geçmemesi ve kazı ile dolgu alanlarının birbirini karşılayacak şekilde planlanmasıdır.
Yol projesinde boy kesitteki kurplar yatay konumdaki kurplardır.
Yol projesinde boy kesitte çizim ölçeği yatay uzunluklar için ihtiyaca göre 1/1000 ile 1/5000 arasında alınabilir.
Yol projesinde güzergâh ekseni üzerinde alınan kesite boy kesit denir.

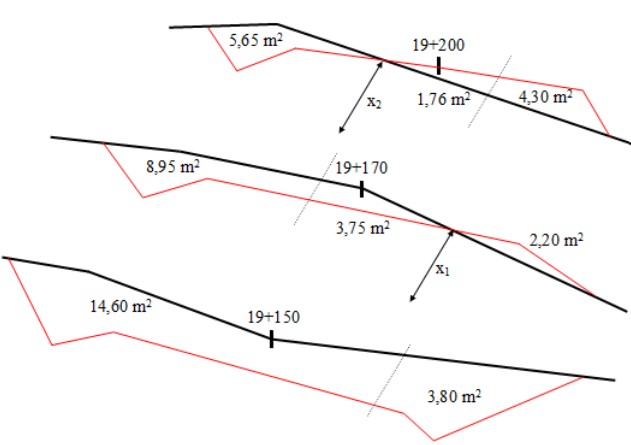

şekildeki en kesit grafiğinde görülen değerlere göre kazı ve dolgu hacimleri aşağıdakilerden hangisidir?

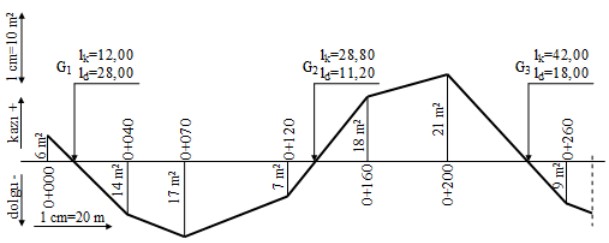

şekildeki en kesit alanları ve boy kesit değerlerine göre kazı ve dolgu hacimlerini ortalama tatbik mesafesine göre hesapladığınızda toplam kazı ve dolgu hacmi aşağıdakilerden hangisidir?

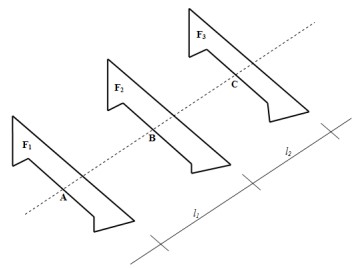

şekildeki gibi üç tane kesitin alanları klasik Cross yöntemine göre hesaplanmış ve F1=108,70 m² , F2=99,30 m² ve F3=110,70 m² olarak bulunmuştur. Kesitlerin aralarındaki mesafe (8)sekizer metredir. Buna göre aralarındaki hacmi ortalama alan yöntemine göre hesapladığınızda toplam hacim aşağıdakilerden hangisidir?

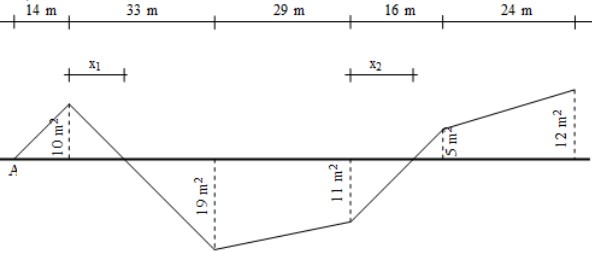

şekilde görülen bölümün kazı ve dolgu hacimlerini ortalama alan yöntemine göre hesapladığınızda toplam kazı ve dolgu hacmi aşağıdakilerden hangisidir?

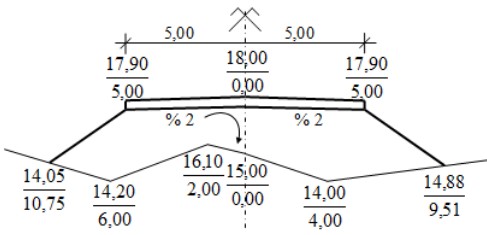

şekildeki dolgu en kesitin alanını basit Cross yöntemine göre hesapladığınızda toplam dolgu alanı aşağıdakilerden hangisidir?

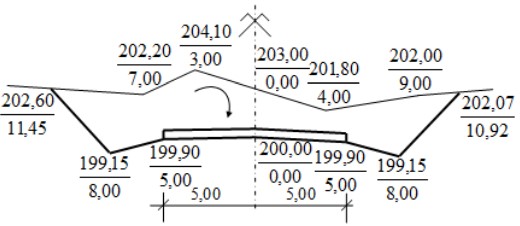

şekildeki kazı en kesitin alanını basit Cross yöntemine göre hesapladığınızda toplam kazı alanı aşağıdakilerden hangisidir?
şekildeki karışık en kesitin alanını klasik Cross yöntemine göre hesapladığınızda toplam kazı ve dolgu alanı aşağıdakilerden hangisidir?
