Ahşap Montaj Elemanı Soruları


Soru 1

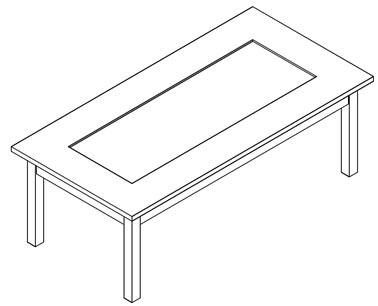

Aşağıda perspektif resmi verilen orta sehpasının net resmini çiziniz?


Soru 2

Aşağıda perspektif resmi verilen orta sehpasının net resmini çizerek ölçülendiriniz?


Soru 3

Aşağıda perspektif resmi verilen orta sehpasının net resmini çizerek ölçülendirme ve desen gölge uygulamalarını yapınız?


Soru 4

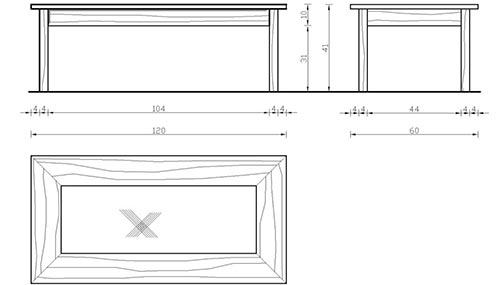

Aşağıda net resmi verilen orta masasının izometrik perspektifini çiziniz?


Soru 5

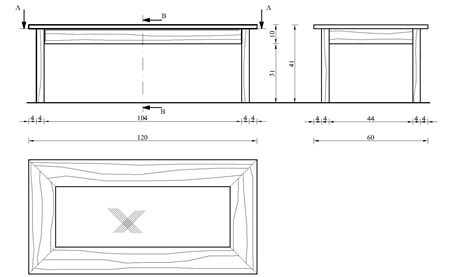

Aşağıda bir orta sehpasının net resmi verilmiştir. Net resim üzerinde gösterilen kesit düzlemlerinden A-A kesitini 1/10 ölçeğine çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 6

Aşağıda bir orta sehpasının net resmi verilmiştir. Net resim üzerinde gösterilen kesit düzlemlerinden B-B kesitini 1/10 ölçeğine çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 7

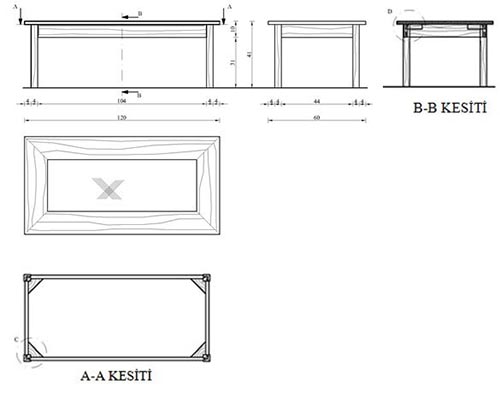

Aşağıdaki resimde bir orta sehpasının net resmi, kesit düzlemleri, A-A kesiti ve B-B kesiti verilmiştir. A-A kesiti üzerinde gösterilen C detayını 1/1 ölçeğinde çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 8

Aşağıdaki resimde bir orta sehpasının net resmi, kesit düzlemleri, A-A kesiti ve B-B kesiti verilmiştir. B-B kesiti üzerinde gösterilen D detayını 1/1 ölçeğinde çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 9

Aşağıdaki resimde bir orta sehpasının net resmi, kesit düzlemleri, A-A kesiti ve B-B kesiti verilmiştir. A-A kesiti üzerinde gösterilen C detayını ve B-B kesiti üzerinde gösterilen D detayını 1/1 ölçeğinde çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 10

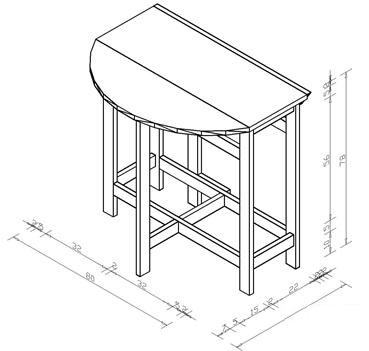

Aşağıda perspektif resmi verilen katlanır mutfak masasının 1/10 ölçekli net resmini çiziniz?


Soru 11

Aşağıda perspektif resmi verilen katlanır mutfak masasının 1/10 ölçekli net resmini çizerek ölçülendiriniz?


Soru 12

Aşağıda katlanır mutfak masasının 1/10 ölçekli perspektif resmi verilmiştir. Verilen perspektif resmine göre;

1- 1/10 ölçekli net resmini çiziniz
2- Çizdiğiniz net resmi ölçülendiriniz
3- Net resme desen ve gölge uygulaması yapınız.


Soru 13

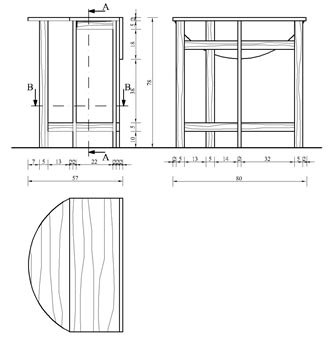

Aşağıda katlanır mutfak masasının net resmi verilmiştir. Net resim üzerinde gösterilen kesit düzlemlerinden A-A kesitini 1/10 ölçeğine çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 14

Aşağıda katlanır mutfak masasının net resmi verilmiştir. Net resim üzerinde gösterilen kesit düzlemlerinden B-B kesitini 1/10 ölçeğine çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 15

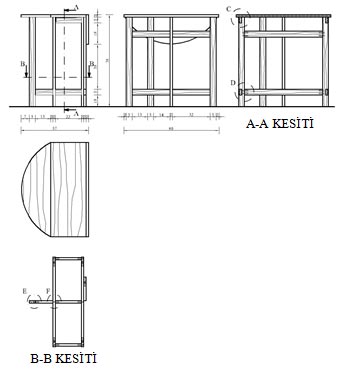

Aşağıdaki resimde katlanır mutfak masasının net resmi, kesit düzlemleri, A-A kesiti ve B-B kesiti verilmiştir. A-A kesiti üzerinde gösterilen C detayını 1/1 ölçeğinde çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 16

Aşağıdaki resimde katlanır mutfak masasının net resmi, kesit düzlemleri, A-A kesiti ve B-B kesiti verilmiştir. A-A kesiti üzerinde gösterilen D detayını 1/1 ölçeğinde çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 17

Aşağıdaki resimde katlanır mutfak masasının net resmi, kesit düzlemleri, A-A kesiti ve B-B kesiti verilmiştir. B-B kesiti üzerinde gösterilen E-F detaylarını 1/1 ölçeğinde çizerek gerekli kesit tarama işlemlerini uygulayınız?


Soru 18

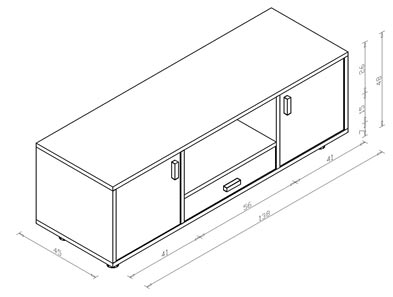

Aşağıda perspektif resmi verilen Televizyon sehpasının 1/10 ölçekli net resmini çiziniz?


Soru 19

Aşağıda perspektif resmi verilen Televizyon sehpasının 1/10 ölçekli net resmini çizerek ölçülendiriniz?


Soru 20

Aşağıda perspektif resmi verilen Televizyon sehpasının 1/10 ölçekli net resmini çizerek ölçülendirme ve desen gölge uygulamalarını yapınız?
