Soru 1

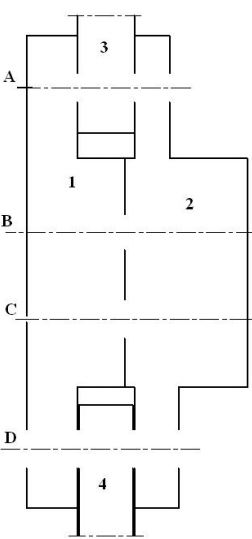

Yukarıda verilen 1, 2, 3 ve 4 numaralı parçaları A, B, C ve D eksenlerinden aşağıda istenilen bağlama elemanları ile birleştiriniz.

1- A – Havşa Başlı Perno TS 69/7 B 12x50 C35 ile kopilya birleştirmesini çiziniz.

2- B – Dıştan Vidalı Konik Pim TS 2337/7 12x70 Fe40 ile rondela ve altı köşe somun birleştirmesini çiziniz.

3- C – Yivli Pim TS 2337/10 16x70 Fe50 birleştirmesini çiziniz.

4- Başsız Perno TS 69/1 B 14x60 Fe50 birleştirmesini çiziniz.

5- Resmi tam kesit olarak çiziniz. Taranması gereken yerleri tarayınız.

6- Bütün elemanlara montaj numarası veriniz

Soru 2

Aşağıdakilerin hangisi rondelanın özelliklerinden değildir?

A) Ortası deliktir

B) Darbelerin somuna gitmesini sağlar

C) Oturma yüzeyinin zedelenmesini önler

D) Bağlantının kendiliğinden gevşemesini engeller

Soru 3

Rondelaların gereçleri, değmekte oldukları iş paralarına göre nasıl bir özellikte olmalıdır?

A) Aynı özellikte olmalıdır

B) Rondela yumuşak olmalıdır

C) iş parçası yumuşak olmalıdır

D) Fark etmez

Soru 4

Rondelaların üretimi hangi iş tezgâhlarında yapılır?

A) Vargel tezgâhında		B) Frezelerde
C) Matkaplarda		D) Preslerde

Soru 5

Çizim yaparken TS çizelgelerinden neden yararlanmalıyız?

A) Yaptığımız çizimin doğru olması için

B) Yasa gereği olduğu için

C) iş sahibi öyle istediği için

D) Hepsi

Soru 6

Standart bir rondela tarifi aşağıdakilerin hangisinde doğru kodlama ile ifade edilmiştir?

A) TS 10 79/8 Fe40

B) Rondela TS 79/8 10

C) Rondela TS 79/2 – A 10 – Fe 40

D) Rondela 10 TS 79 Fe40

Soru 7

Rondela ölçüleri, kullanılacağı yerin hangi elemanına göre tespit edilir?

A) Somun		B) Cıvata
C) Gupilya		D) Hepsi

Soru 8

Rondelada önemli olan ölçüler aşağıdakilerden hangisinde bulunmaktadır?

A) iç çap		B) Kalınlık, anma ölçüsü
C) Dış çap, kalınlık		D) Hepsi

Soru 9

Rondela çizimine başlamadan önce yapılması gereken ilk şey nedir?

A) Rondela iç çapını çizmek

B) TS çizelgesini tespit etmek

C) Rondela kalınlık çizgilerini çizmek

D) Rondelanın anma çapını tespit etmek

Soru 10

Rondela resmi çizerken (s) kalınlık ölçüsünü neye göre veririz?

A) Kafamıza göre		B) TS çizelgelerine göre
C) Cıvata dış çapına göre		D) iç çapa göre

Soru 11

Aşağıdakilerden hangisi rondela çizerken dikkat edilecek hususlardan değildir?

A) Ölçüleri TS’den almak

B) Cıvatanın boyunu tespit etmek

C) Eksen çizgilerini göbek ortasına çizmek

D) Rondelayı anma ölçüsüne göre tespit etmek

Soru 12

Aşağıdakilerin hangisi halkanın en önemli özelliğidir?

A) Yaylı olması

B) istenilen çaplarda bulunması

C) Bir ucunun kesik olması

D) Montajının kolay olması

Soru 13

Halkaların üretimi hangi tür kalıplarda yapılır?

A) Bükme kalıplarında

B) Delme kalıplarında

C) Plastik kalıplarında

D) Kesme – bükme kalıplarında

Soru 14

Halkayla yapılan bağlantılarda halkanın görevi nedir?

A) Bağlantı sırasında elemanları birbirine değdirmemesi

B) Bağlantıda ara eleman görevi yapması

C) Yaylanarak bağlantı elemanını sıkıştırması

D) Bağlantının kolay sökülüp takılmasını sağlaması

Soru 15

Üretimi yapılmış, halka ve emniyet sacı paketlerinde hangi bilgiler bulunmaz?

A) “TM” amblemi, adedi		B) Üretici firma adı
C) TS işareti, nu.sı		D) Firma sahibinin adı

Soru 16

Standart bir halka tarifi aşağıdakilerin hangisinde doğru kodlama ile ifade edilmiştir?

A) Halka 22 TS 79 Fe50		B) Halka TS 79/27 22 A
C) Halka TS 79/27 A 22 Fe50		D) TS 22 79/27 A Fe50

Soru 17

Somun ve bağlantı yüzeyine, emniyet sacı nasıl bağlanmalıdır?

A) ikisi arasında serbest

B) iyice sıkılmış olarak

C) Sıkı, tırnakları kanallara bükülmüş olarak

D) Gevşek, tırnakları kanallara bükülmüş olarak

Soru 18

iki kulaklı emniyet sacının kulakları nasıl kullanılır?

A) Bağlantı elemanına kıvrılır

B) Bağlantı yüzeyine kıvrılır

C) Bir kulağı bağlantı yüzeyine, bir kulağı bağlantı elemanına kıvrılır

D) Açık bırakılır

Soru 19

Aşağıdaki seçeneklerden hangisi emniyet sacının kullanıldığı yerlerin özelliklerindendir?

A) Sarsıntılı bağlantılar

B) Darbeli bağlantılar

C) Titreşimli bağlantılar

D) Hepsi

Soru 20

Bağlantılarda emniyet sacı ile halka arasındaki en önemli fark nedir?

A) Emniyet sacının çözülmeyi kesin olarak önlemesi

B) Emniyet sacı boyutlarının büyük olması

C) Halkanın yaylı olması

D) iç ve dış çap geometrilerinin birbirinden farklı olması
