Elektrik Devreleri / Ampullerin Bağlanma Şekilleri Ünite / Modül Soruları

Aşağıda verilen elektrik devresine A ampulü ile özdeş iki ampul daha seri olarak ekleniyor.

Buna göre, A ampulünün parlaklığının zamana göre değişim grafiği aşağıdakilerden hangisinde doğru çizilmiştir?

1. Anahtar kapatılırsa B ve C ampullerinin parlaklıkları aynı olur.
2. Anahtar açıkken A ve B ampullerinin parlaklıkları eşittir.
3. Anahtar kapatılırsa B ve C ampulleri paralel, A ampulü ise onlara seri bağlanmış olur.

Şekildeki elektrik devresi ile ilgili olarak yukarıda verilen ifadelerden hangileri doğrudur? (Ampuller özdeştir.)

Yukarıda verilen devrede hangi noktaya bir ampul bağlanırsa ampul, L ampulüne seri; K ampulüne ise paralel bağlanmış olur?

1. Lambalarının parlaklıkları değişir.
2. Ampullerden geçen akım şiddetleri değişir.
3. Elektrik akımının yönü değişir.

Şekildeki devrede, pilin kutupları yer değiştirdiğinde yukarıda sıralananlardan hangileri gerçekleşir?

Yukarıda ampermetrenin sembolik gösterimi verilmiştir. Ampermetrenin şematik gösteriminde ise yuvarlak içerisinde bir ok ve üzerinde A harfi vardır.

Buna göre, bu yuvarlak içerisindeki ok, bulunduğu devrede neyi göstermektedir?

Özdeş ampullerin kullanıldığı elektrik devresi,

1. 1 ve 2 numaralı ampullerinin parlaklıkları birbirine eşittir,
2. 3 numaralı ampulün parlaklığı en fazladır,
3. 3 numaralı ampul patlarsa diğer ampuller de söner,

özelliklerini taşıdığına göre, bu elektrik devresi aşağıdakilerden hangisi olabilir?

Aşağıda özdeş on ampul kullanılarak bir elektrik devresi oluşturulmuştur.

Buna göre, devredeki kaç numaralı ampul patlarsa yanmaya devam eden ampul sayısı en fazla olur?

Özdeş pil ve ampuller kullanılarak sırasıyla aşağıda verilen devreler elde edilmiştir.

Buna göre, A ampulünün parlaklık değişimini gösteren grafik aşağıdakilerden hangisidir?

Yukarıda özdeş ampuller ile kurulan basit elektrik devresi verilmiştir.

1. Ampuller devreye paralel bağlanmıştır.
2. 3 numaralı ampul patlarsa, diğer ampuller de söner.
3. Ampuller üzerinden geçen akımlar eşittir.

Bu devreyle ilgili olarak yukarıdaki ifadelerden hangileri yanlıştır?

Bir öğrenci, yalnız A ampulünün gerilimini ölçmek için aşağıdaki devreleri kuruyor.

Buna göre öğrenci hangi devreyi kullanarak istediği ölçümü yapabilir?

Hipotez: Devredeki pil sayısı arttıkça devreden geçen akım da artar.

Verilen hipotezi test etmek isteyen bir öğrenci yukarıdaki devreleri kuruyor.

Öğrenci tüm devrelere, aşağıda verilen devre elemanlarından hangisini eklerse amacına ulaşmasını sağlayacak ölçümü yapabilir?

1. Ampul sayısı arttıkça devredeki ampullerin parlaklıkları nasıl değişmiştir?
2. Ampul parlaklığı ile ampermetrede okunan değer arasında nasıl bir ilişki vardır?
3. Ampul parlaklığı ile pilin potansiyel farkı arasında nasıl bir ilişki vardır?

Şekildeki düzenekleri kullanarak gözlem yapan bir öğrenci, yukarıda verilen sorulardan hangilerine cevap bulabilir?

Şekilde verilen elektrik devresinde anahtar kapatıldığında aşağıda verilenlerden hangisi yanlış olur?

1. Gerilim artarsa akım şiddeti değişmez.
2. Gerilim ile akım şiddeti doğru orantılıdır.
3. Akım şiddeti artarsa potansiyel fark azalır.

Ohm yasasına göre, yukarıdaki yorumlardan hangileri doğrudur?

Günlük hayatta kullandığımız aşağıda verilen pil çeşitlerinden hangisinin, elektronları harekete geçiren kuvveti doğuran özelliği daha fazladır?

Yukarıda verilen devrede yapılan ölçümlerdeki hataların giderilmesi için devrede aşağıdaki değişikliklerden hangisi yapılmalıdır?

Ohm yasasını oluşturan, elektrik devresindeki iletkenin gerilimi ve akım şiddeti arasındaki ilişkiye ait grafik aşağıdakilerden hangisinde doğru verilmiştir?

Fen bilimleri öğretmeninin tahtaya yazdığı cümledeki boşluğa gelecek kelime için aşağıdaki öğrencilerden hangisinin verdiği cevap doğrudur?

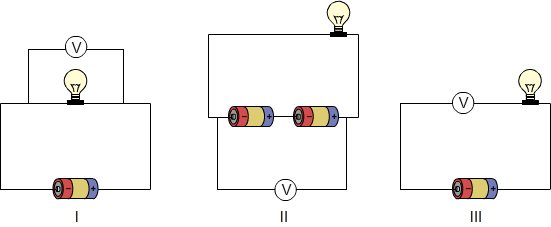

Şekildeki voltmetre, lamba ve pillerle kurulmuş devrelerin hangilerinde lamba ışık verir?

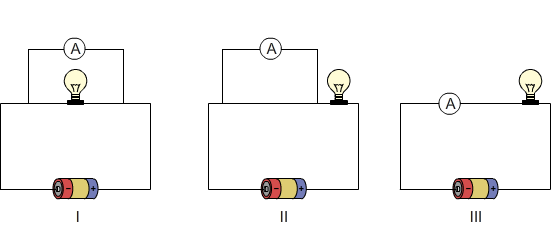

Şekildeki devrelerden hangilerinde ampermetre amacına uygun bağlanmıştır?
