Elektronik Devre Uygulamaları / Analog Devre Elemanları Ünite / Modül Soruları


Soru 1

Aşağıdakilerden hangisi endüktansı etkileyen faktörlerden değildir?
A) Sarım sayısı B) Nüvenin cinsi
C) Tel kesiti D) Bobinin biçimi
E) Uygulanan ortam

Soru 2

Yukarıdaki devreye göre aşağıdaki seçeneklerden hangisi yanlıştır?
A) S2 ve S4 anahtarı kapalı ise RT = 8K
B)  S3 ve S4 anahtarı kapalı ise RT = 14K
C) S1 ve S2 anahtarı kapalı ise RT = 5K
D)  S1 ve S3 anahtarı kapalı ise RT = 24K

Soru 3

Yukarıdaki devrede hangi iki noktadan ölçüm yapılırsa RT =   Ω  olur?
A) a - cB) a - bC) b - cD) b - a

Soru 4
  • Sokak Lambası Devresi
  • Aşırı Isınan Alıcının Kapanması

Yukarıdaki durumlar için aşağıadaki hangi elemanların kullanılması uygundur?
A)  LDR - PTCB) PTC - POTC)  POT - LDRD) NTC - PTC

Soru 5

a - Isıyla direnci artar

b - Isıyla direnci düşer

c - Işıkla direnci düşer

​Yukarıdaki semboller için verilen ifadeler hangi seçenekte doğru eşleştirilmiştir?
A) ( I-a )  ( II-b )  ( III-c ) B) ( II-a )  ( III-b )  ( I-c )
C) ( III-a )  ( I-b )  ( II-c ) D) ( III-a )  ( II-b )  ( I-c )

Soru 6

   Resimdeki kondansatörün değeri kaçtır?
A) 100nFB) 100pFC) 100mFD) 100uF
(Mehmet BOZOĞLAN)

Soru 7

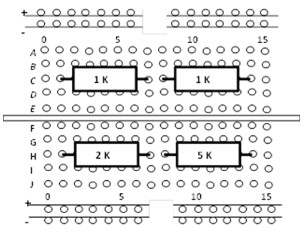

Breadboard üzerine yerleştirilmiş dirençlerin bağlantıları aşağıdaki seçeneklerden hangisindeki gibi yapılırsa RT= 2K olur?
A) C1-H1 / C7 - H8 /H7 - C8 /C14 - H14
B) H1-C1 / C7 - H7 /C8 - H8 /C14 - H14
C) C7-C8 / C1 - C14 /H7 - H8 /H1 - H14
D) C7-H7/ C1 - H1 /C8 - H8 /C14 - H14

Soru 8

Yukarıdaki sembolle gösterilen eleman aşağıdakilerden hangisidir?
A)  Reosta B) Karbon Direnç
C)  Ohmmetre  D) Trimpot
(Mehmet BOZOĞLAN)

Soru 9

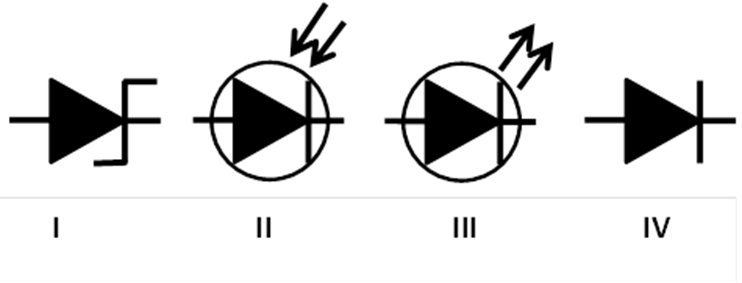

Resimdeki elemanları niteleyen ifadeler hangi şıkta doğru sırayla verilmiştir?
A) Doğrultma-Işık Yayan -Ortam Etkili -Gerilim Sabitleyici
B) Gerilim Sabitleyici-Ortam Etkili-Işık Yayan -Doğrultma
C) Ortam Etkili  -Doğrultma -Gerilim Sabitleyici-Işık Yayan
D) Işık Yayan-Gerilim Sabitleyici-Doğrultma -Ortam Etkili
(Mehmet BOZOĞLAN)

Soru 10

 Resimdeki kondansatörün değeri kaçtır?
A) 2.0 nFB) 2.2 uFC) 202 pFD) 202 mF

Soru 11

 Resimde görülen kondansatörün değeri kaçtır?
A) 3.3pFB) 3.3pΩC) 3.3pHD) 3.3pM

Soru 12

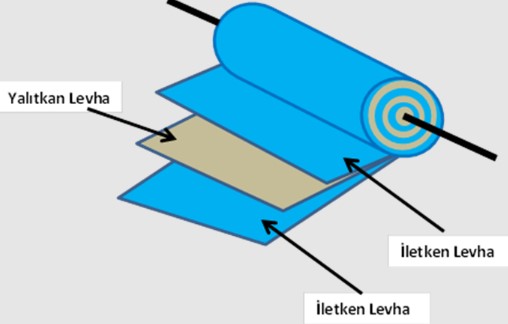

Yukarıdaki resim hangi analog devre elemanına aittir?
A) Karbon Direnç B) Yalıtkan Nüveli Bobin
C) Yalıtkan Nüveli Direnç D) Kondansatör
(Mehmet BOZOĞLAN)

Soru 13

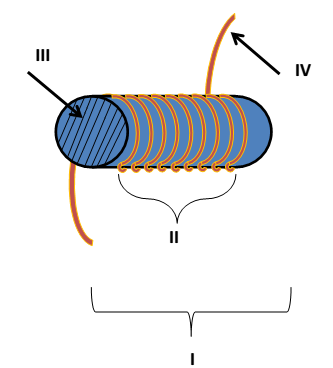

Yandaki şekilde numaralarla gösterilenler aşağıdaki hangi seçenekte doğru olarak verilmiştir?









I     II IIIIV


A)  Bobin  Teli        Bobin              Sipir Sayısı            Nüve
B)  Bobin               Sipir Sayısı          Nüve                Bobin Teli
C)  Nüve               Bobin  Teli           Bobin              Sipir Sayısı
D)  Sipir Sayısı      Nüve                Bobin Teli           Bobin
(Mehmet BOZOĞLAN)

Soru 14

Devrede kullanılan kondansatörlerin değerleri aynıdır.  C T  = 1.6 uF  ise kullanılan kondansatörlerin (C) değeri nedir?
A) 6/2B) 8/2C) 10/2D) 12/2

Soru 15

Aşağıdaki devrede A ve B noktaları arasındaki eşdeğer toplam direnç kaçtır? ( RAB=? )
A) 1/2    B) 2/2C) 3/2D) 4/2

Soru 16
Paralel bağlı iki direncin eşdeğer toplamı 2 KΩ dur. Dirençlerden biri 3 KΩ olduğuna göre diğer direncin renkleri aşağıdakilerden hangisidir?
A) Mavi-Kırmızı-Siyah B) Kırmızı-Mavi-Siyah
C) Mavi-Siyah-Kırmızı D) Kırmızı-Siyah-Mavi

Soru 17

Renkleri Kırmızı-Kırmızı-Kırmızı-Kırmızı ve Mor-Mavi-Kahverengi-Kahverengi olan SERİ BAĞLI iki direncin eşdeğer toplamı kaçtır?
A) 2660 ΩB) 2760 ΩC) 2860 ΩD) 2960 Ω

Soru 18
Kahverengi-Siyah-Kırmızı-Gümüş renklerine sahip 4 renkli direncin alabileceği minimum ve maximum değerlerinin toplamı kaç KΩ dur?
A) 1B) 2C) 3D) 4

Soru 19

Osiloskop ekranındaki sinyal parlaklığı FOCUS düğmesi ile ayarlanır.
Doğru      Yanlış

Soru 20

Elektronik devrelerinde akım, gerilim ve direnç arasındaki ilişkiyi açıklayan kanuna .................... denir.
Seçilen
Soru
Sayısı
0
1234...5
5 Sayfada Toplam 94 soru listeleniyor
