Lojik Devre Dizaynı Ünite / Modül Soruları


Soru 1

7485 entegresi tek kullanıldığında kaskat girişleri nasıl bağlanmalıdır?
A) A>B (4 nu.lı uç) ve A<B (2 nu.lı uç) +5 v’a, A=B (3 nu.lı uç) şaseye bağlanmalıdır.
B) A>B (4 nu.lı uç) ve A<B (2 nu.lı uç) şaseye, A=B (3 nu.lı uç) şaseye bağlanmalıdır.
C) A>B (4 nu.lı uç) ve A<B (2 nu.lı uç) +5v’a, A=B (3 nu.lı uç) +5 v’a bağlanmalıdır.
D) A>B (4 nu.lı uç) ve A<B (2 nu.lı uç) şaseye, A=B (3 nu.lı uç) +5 v’a bağlanmalıdır.

Soru 2

7483 entegresi çıkarma işlemi için kullanıldığında Cin ayak bağlantısı nasıl olmalıdır?
A) 7483 entegresi çıkarma işlemi için kullanıldığında Cin -5 v’a bağlanmalıdır.
B) 7483 entegresi çıkarma işlemi için kullanıldığında Cin +5 v’a bağlanmalıdır.
C) C) 7483 entegresi çıkarma işlemi için kullanıldığında Cin -10 v’a bağlanmalıdır.
D) 7483 entegresi çıkarma işlemi için kullanıldığında Cin +10 v’a bağlanmalıdır.

Soru 3

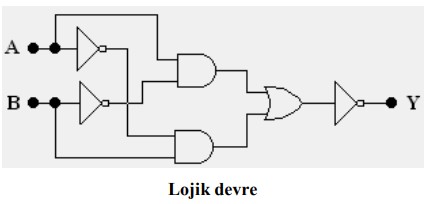

Şekildeki lojik devrenin Y lojik ifadesi aşağıdakilerden hangisidir?
A)  B)
C)  D)

Soru 4

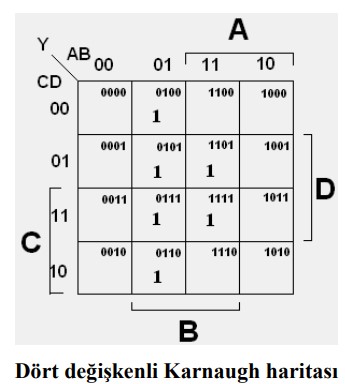

Şekildeki Karnaugh haritasını gruplandırarak en sade lojik ifadesi aşağıdakilerden hangisidir?
A) Y=Ā.B+B.D B) Y=A.B+.D
C) Y=A.+B.D D) Y=A.B+ABD

Soru 5

lojik ifadesini Karnaugh haritasını kullanarak elde edilen en sade hâli aşağıdakilerden hangisidir?
A) Y=.D+A.B.D B) Y=.D+A++D
C) Y=C.D+A.B.D D) Y=.D+A.B.D

Soru 6

 lojik ifadesini boolean kurallarını kullanarak elde edilen en sade hâli aşağıdakilerden hangisidir?
A) A.BB) AC) BD) B.C

Soru 7

 lojik ifadesini boolean kurallarını kullanarak elde edilen en sade hâli aşağıdakilerden hangisidir?
A) A.BB) AC) BD) B.C

Soru 8

Y=(A.B) + (B.C) + B lojik ifadesini boolean kurallarını kullanarak elde edilen en sade hâli aşağıdakilerden hangisidir?
A) A.BB) AC) BD) B.C

Soru 9

 denkleminin Boolean kurallarına göre en sade hâli aşağıdakilerden hangisidir?
A) Ā.B+AC B) Ā.B+Ā.
C) A+Ā+A. D) A.+AC

Soru 10

denkleminin Boolean kurallarına göre en sade hâli aşağıdakilerden hangisidir?
A) A.B+A.B B) Ā.B+A.
C) A.B+Ā.B D) A.B+Ā.

Soru 11

Y=Ā.B+A+A.B denkleminin Boolean kurallarına göre en sade hâli aşağıdakilerden hangisidir?
A) Ā.BB) Ā-BC) A+BD) A.A+B

Soru 12
Y=A.(A.B+C) denkleminin Boolean kurallarına göre en sade hâli aşağıdakilerden hangisidir?
A) A.(B+C) B) (A.B)+C
C) (A.B+C) D) Ā.(B+C)
