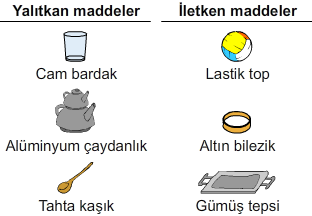

Ahmet, bazı maddeleri yalıtkan ve iletken olarak yukarıdaki gibi sınıflandırıyor. Ancak bir hata yaptığını fark ediyor.
Ahmet daha sonra hatasını düzeltip sınıflandırmayı doğru yaptığına göre, hangi iki maddenin yerini değiştirmiştir?
Şekildeki devrede (?) işaretli kısımda bir sıvı varken ampul ışık vermektedir.
Buna göre bu sıvı yerine,
sıvılarından hangileri konulursa ampul ışık vermez?
Şekildeki elektrik devresinde sadece anahtar yalıtkanla kaplı değildir.
Buna göre, anahtarın tutulacak kısmının üzeri hangi madde ile kaplanırsa anahtar kapatıldığında ve elektrik enerjisi geçtiğinde güvenli bir ortam oluşur?
Aynı maddeden yapılmış ve aynı kesit alanına sahip iletken tellerin durumları şekildeki gibidir.
Buna göre K, L ve M iletken tellerinin dirençleri arasındaki ilişki aşağıdakilerden hangisidir?
Bir öğrenci, iletkenin direnci ile kullanılan telin cinsinin arasındaki ilişkiyi araştırmak istiyor.
Buna göre, öğrencinin yukarıda verilen düzeneklerden hangisini kullanması gerekir?
Aşağıdaki tellerden hangisinin elektrik enerjisine karşı gösterdiği direnç diğerlerine göre daha büyüktür? (İletken tellerin uzunlukları ℓ, kesit alanları ise A harfleri ile gösterilmiştir.)
Bir devredeki elektriksel direncin artırılması için yapılabileceklerden bazıları aşağıda verilmiştir.
1. A ve B noktaları arasındaki tel yerine iletkenliği daha fazla olan bir tel kullanılmalıdır.
2. A ve B noktaları arasındaki iletkenin boyu sabit tutulup iletkenin kesit alanı azaltılmalıdır.
Buna göre, numaralandırılmış ifadelerle ilgili aşağıdakilerden hangisi söylenebilir?
Bir öğrenci test uçlarına yerleştirdiği gümüş bir telin bütün özellikleri aynıyken yalnızca X özelliğini değiştirerek yaptığı deneyi tekrarlıyor. Tekrarladığı deneyler sonucunda ampul parlaklığındaki değişim ile ilgili aşağıdaki grafiği çiziyor.
Buna göre öğrencinin çizdiği grafikteki X değişkeni iletkenin,
gibi özelliklerinden hangileri olabilir?
K, L ve M iletken tellerine ait uzunluk ve kesit alanları verileri tablodaki gibidir.
Aynı maddeden yapılan K, L ve M iletkenlerinin dirençleri arasındaki ilişki aşağıdakilerden hangisidir?
K, L ve M bakır telleri sırasıyla yukarıda verilen devrenin test uçlarına yerleştiriliyor. Teller test uçlarına yerleştirildiğinde devredeki ampulün en fazla K telinde, en az ise L telinde ışık verdiği gözlemleniyor.
Buna göre K, L ve M telleriyle ilgili aşağıdaki ifadelerden hangisi doğru olabilir?
Ampulün yapısı şekildeki gibidir.
Ampul ile ilgili verilen aşağıdaki ifadelerden hangisi yanlıştır?
Yalıtkan maddeler ve bu maddelerin kullanım alanları ile ilgili,
ifadelerinden hangileri yanlıştır?
Yalıtkan maddeler, başka maddeler ile kullanıldığında elektriği iletebilir.
Aşağıdaki seçeneklerden hangisinde kullanılan düzenek elektriği iletebilir?
Gazların iletkenlik özelliği ile ilgili,
Aşağıda, cinsleri aynı olan K, L ve M maddelerine ait “Kesit alanı - İletken tel ” grafiği verilmiştir.
Buna göre K, L ve M telleri ile ilgili,
ifadelerinden hangileri doğrudur?
Bir ampulde kullanılacak filamanların yapısı aşağıda verilmiştir.
Filamanda kullanılacak aynı cins metallerin ampul parlaklıkları arasındaki ilişki aşağıdakilerden hangisidir?
Bir öğrenci direncin bağlı olduğu etmenleri araştırmak istemektedir. Bunun için aşağıda verilen farklı özelliklerdeki maddeleri kullanacaktır.
Öğrenci,kuracağı düzenekte,
hangilerini kullanırsa direncin bağlı olduğu etmenleri bulmuş olur?
Pil, ampul, anahtar ve iletken telden oluşturulan elektrik devresi aşağıdadır.
Devredeki K ve L ucu, aşağıdaki maddelerden hangisi ile tamamlanırsa devredeki ampul yanar?
Tayfun, “Elektriğin İletimi ” konusunda iletken ve yalıtkan maddeleri öğreniyor. Tahta, demir, porselen, alüminyum, karton ve bakır kullanarak maddelerin iletkenlik ve yalıtkanlık durumlarını belirlemek isteyen Tayfun, aşağıdaki elektrik devresini kuruyor.
Tayfun deney düzeneğindeki K ucunu hangi noktaya dokundurursa devredeki ampul yanar?
Günlük hayatta kullanılan bazı araç - gereçlerden;
hangilerinin yapısında hem iletken hem de yalıtkan madde yer alır?
